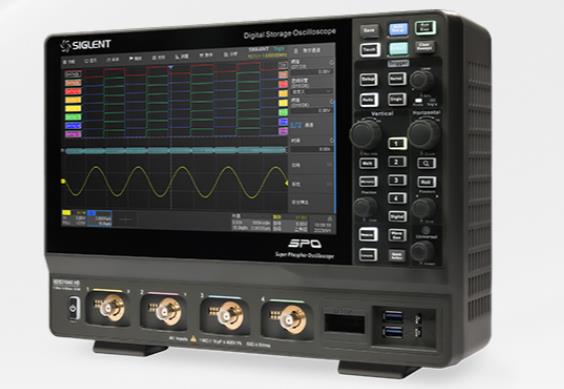

SDS3000X HD最高帶寬為1GHz，分辨率為12-bit，高分辨率模式下可達16-bit，波形細節清晰可見，能夠觀測到微小波形變化；采樣率為4GSa/s，存儲深度為400Mpts/ch，即使長時間捕獲波形，依然不會出現波形失真；Sequence模式下能夠實現每秒采集89萬個波形，能夠在短時間內依據大量波形得出可靠的統計結果，幫助用戶快速查找罕見的異常信號，SDS3000X HD不僅支持搜索導航、頻率計、萬用表、歷史模式、區域觸發等基本功能，還支持電源分析、波特圖、模板測試、混合信號分析等重要功能，能廣泛應用在第三代半導體，高精度電源等測試領域。

SDS3000X HD系列示波器提供豐富的觸發類型，含邊沿、間隔、超時、視頻、串行總線、區域觸發等，其中，區域觸發不同于傳統觸發，它可應用于參數特征尚不明確的偶發信號，僅需使用鼠標或者觸摸創建并定義區域即可完成信號的捕捉。總線觸發支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、 MIL-STD-1553B、SENT等多種總線，提供嵌入式、汽車、計算機等串行總線的測試解決方案。

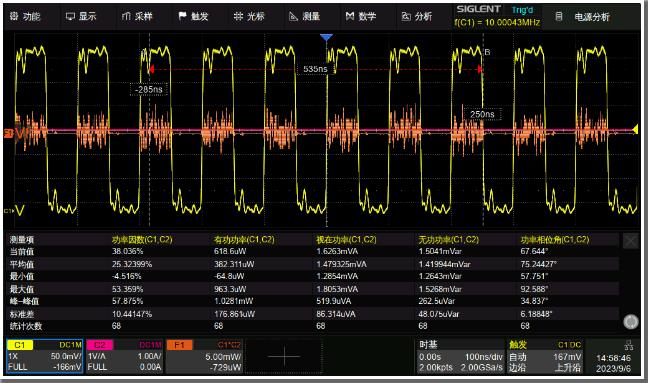

SDS3000X HD可選配電源分析功能，再搭配鼎陽的電壓探頭（如DPB5000系列）、電流探頭（CP6000系列），可以快速、準確地分析電源質量、電流諧波、浪涌電流、瞬變響應、MSO管安全作業區(SOA)等12項參數，如通過將開關損耗降至最低提高電源效率、通過統計功率器件在所有工況下瞬時參數超出安全工作區的概率評估器件工作穩定性、通過對輸入電流進行諧波分析，觀察是否存在異常諧波影響電能質量等等，可以大幅提高電源開發人員的工作效率。

SDS3000X HD 系列高分辨率示波器特點：

1，模擬通道帶寬：最高 1 GHz；

2，實時采樣率高達 4 GSa/s；

3，垂直分辨率：12-bit；

4，低本底噪聲, 在全帶寬下低至 125 μVrms；

5，高直流增益精度：±0.5%；

6，串行總線觸發和解碼, 支持的協議包括標配的 I2C、SPI、UART、CAN、LIN 和選配的 CAN FD、I2S、FlexRay、MILSTD-1553B、SENT、Manchester、ARINC429 等；

7，外置 50 MHz 任意波形發生器 (選件)；

8，10.1 英寸電容式觸摸顯示屏, 分辨率 1024*600；

9，豐富的接口：2 個 USB Host 3.0、1 個 USB Host 2.0、USBDevice 3.0 (USBTMC) 、 1000M LAN (VXI11/Telnet/Socket/LXI)、Pass/Fail、Trigger Out 等。

SDS3000X HD 系列高分辨率示波器型號和主要參數
