PRD系列雙向可編程直流電源是一款具有源載功能、自動兩象限運行、能吸收被測試設備能量回饋的電源。廣泛應用于光伏逆變器、儲能變流器、光伏/儲能混合式逆變器系統測試中太陽能電池板模擬、儲能電池/電容模擬等場合。也適用于新能源汽車雙向車載充電器、DC/AC電機驅動器、雙向直流變換器模擬電池測試等場合。

高動態，百us級的動態響應時間

PRD可提供快至百微秒級的動態性能，將直流產品測試提升至全新高度，實驗室內即可模擬現場異常工況。

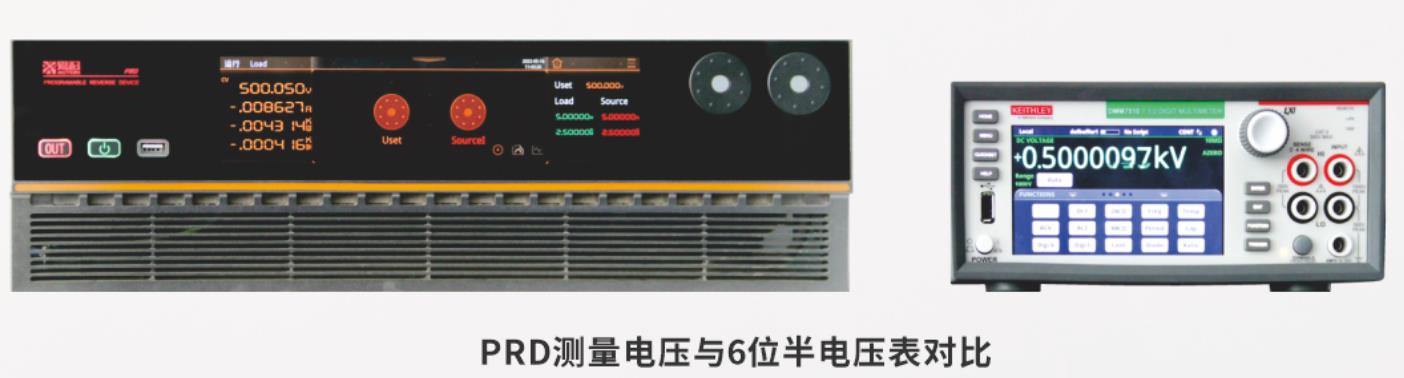

高精度

PRD內置獨立高精度電壓，電流測量系統，性能媲美6位半電壓表，節省了高壓高精度直流電壓表，高精度電流表，功率表，阻抗計。設備數據可做產品性能判斷依據，用作光伏模擬器測試時，高精度的測量系統能更準確地測量被測品的跟蹤效率。

數字矩陣式并聯系統

PRD配備了矩陣式高速光纖數字并聯系統，能將100臺以上的產品組合成一個完整的系統。形成高達4.2MW的總功率。并聯之后的系統仍然能達到單機的性能標準。PRD具備并冗余功能，運行過程中，諾部分從機出現非輸出端或交流端保護，其余PRD能繼續運行并主動分配電流，保證測試的正常進行。

高功率密度3U/30KW

PRD相比同類產品有最高的功率密度及回饋效率，只需提供最多的5%的回饋損耗和被測試品功耗即可進行全功率測試，可極大的降低占地面積，滿足標準商用辦公樓轉運，承重及配電要求。

自動源載

自動源 載：PRD全系列均具有雙向直流源和回饋式負載功能，兩象限運行能力，在線自動平滑快速無縫切換，即自動“源”“載”轉化功能。

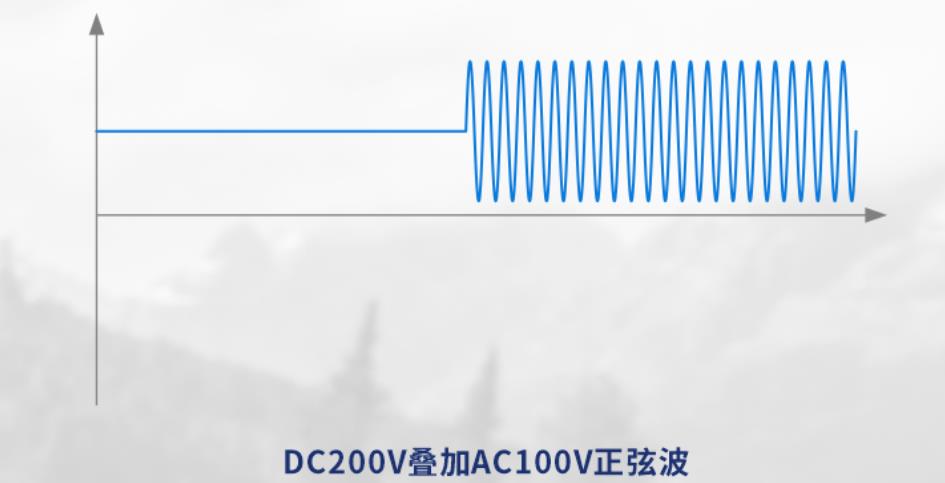

函數發生器功能

PRD全系列載直流輸出上疊加正弦波，三角波，脈沖波，方波等，預期波形輸出波形的頻率分辨率為0.01，最高可輸出10KHz；預期輸出波形的直流分量值，分辨率為0.001。

SAS模式

SAS太陽能電池模擬功能，可以精確的模擬太陽能電池板輸出I-V特性曲線。

電池模擬

可模擬錳酸鋰，鈷酸鋰，磷酸鐵鋰，鎳氫電池，三元鋰，鈦酸鋰，鉛酸電池等多種電池包輸出特性，充放電特性；可設置串并聯數量，溫度，SOC，內阻，單體電池容量等參數；開放1階，2階，3階RC電池模擬，可自定義電池參數；從而全面模擬電池包的特性。

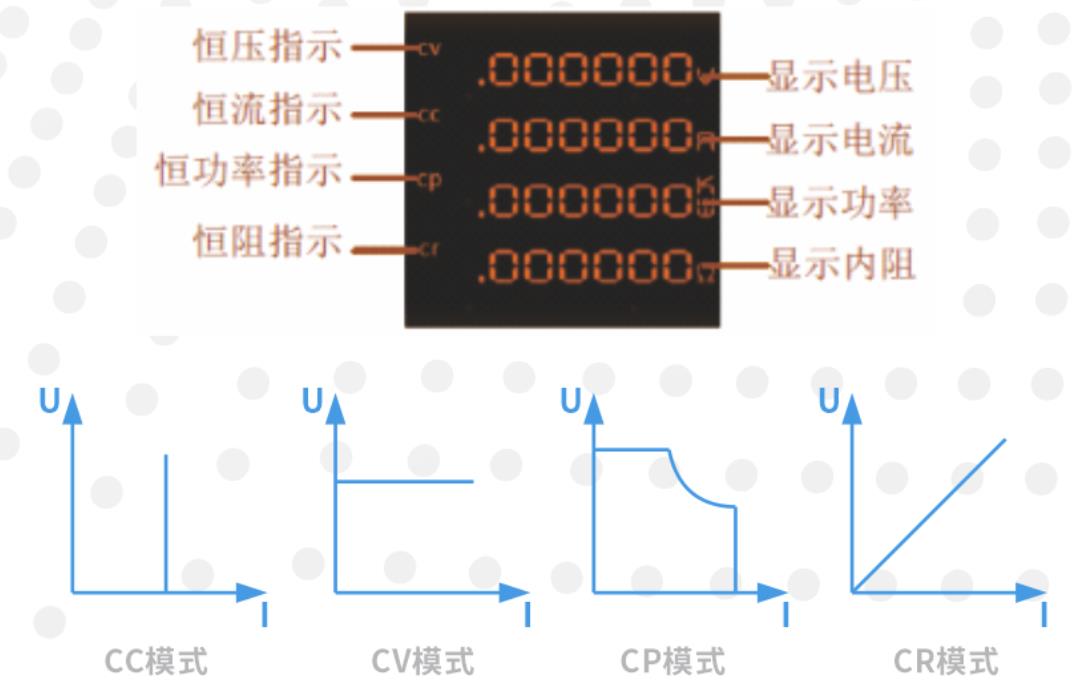

四種輸出功能

PRD有恒壓CV,恒流CC，恒功率CP，恒阻CR四種模式指示，其中CC,CV,CP模式可以根據公式P

=UI自動切換，即可輸出端的電壓，電流，功率任意參數先達到限值時，PRD將工作在該模擬下。

PRD系列直流源載一體機主要特點：

1，百us級的動態響應時間；

2，電壓、電流精確至mV/mA級；

3，數字矩陣式并聯系統，擴容不降低精度；

4，功率分辨率高達1W，效率計算更真實；

5，全面涵蓋PV模擬源、電池測試、電池模擬、汽車標準測試等行業研發、中試、產線應用；

6，高達6位半的給定、測量系統；

7，更高功率密度：3U/30kW；

8，大寬高比觸摸屏，顯示更多內容

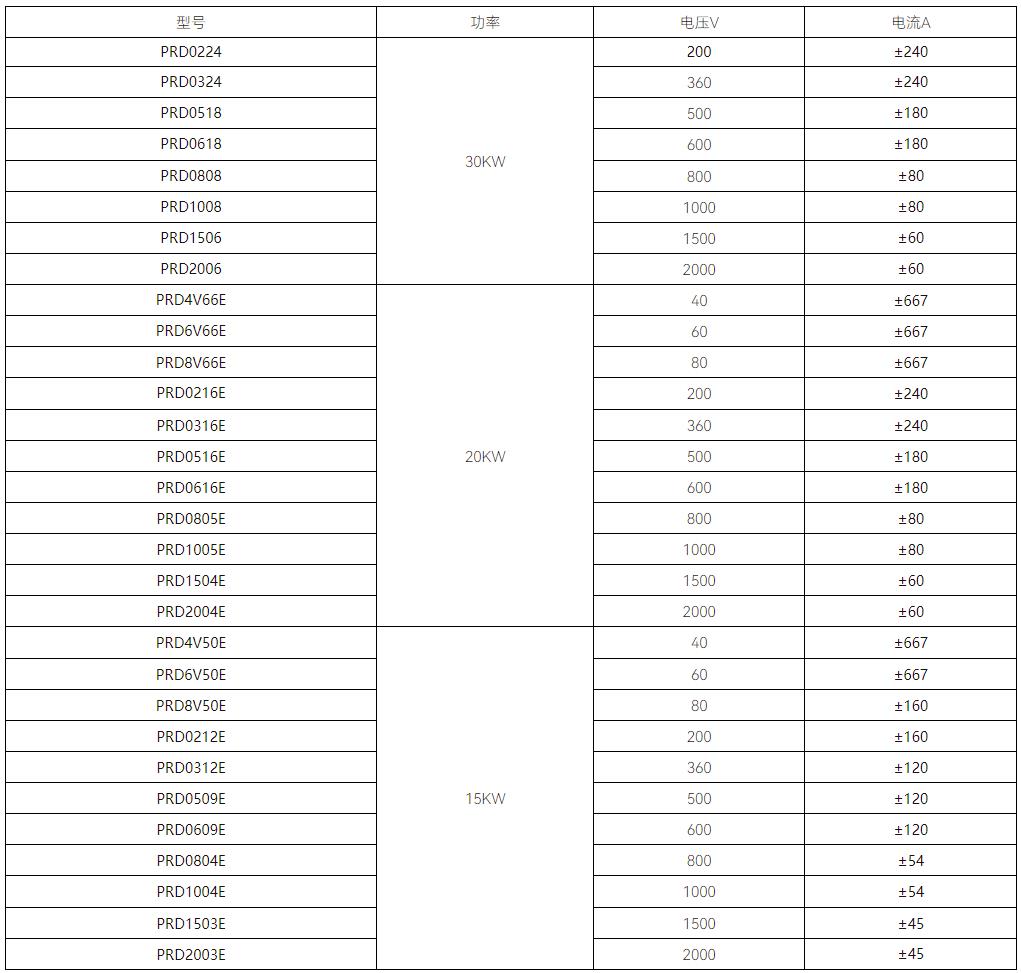

PRD系列直流源載一體機主要型號：
