4 系列 B 的新增功能

• 新的處理系統
• 用戶界面的響應速度提升了 2 倍
• 更快的分析速度
• 更快的數據傳送速度
• 采用更新的顯示技術，使得對比度更高， 視角更廣
• 新注釋明確了關鍵的參考級別 和測量時間
• 對 eScope 基于瀏覽器的遠程訪問和控制 提供全面的支持
• 2 個新的 USB 3 主機接口提供更快的數據傳送 速度
• 通過波形直方圖，可以更深入地了解 噪聲和抖動的特性

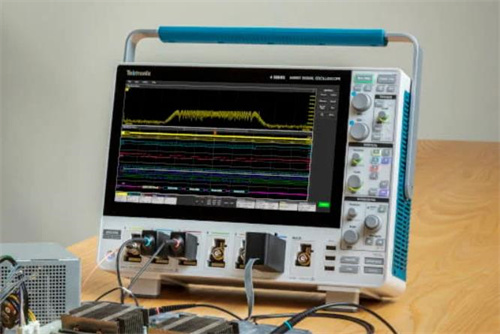

大型高清顯示屏以及屢獲殊榮的用戶界面

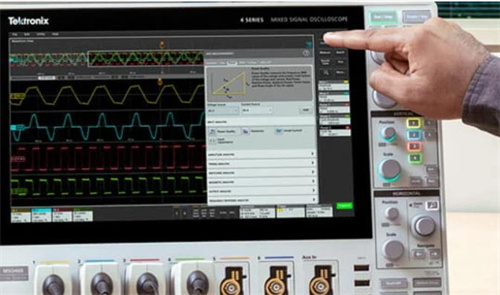

4 系列 B MSO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，但采用緊湊封裝，打造了全新的示波器操作體驗。

• 13.3 英寸高對比度高清顯示屏
• 6.1 英寸（15.5 厘米）深，適合有限的工作臺空間

精確測量和多達 6 條高度靈活的通道

• 所有通道均具備出色的信號細節和準確的測量
• 12 位垂直分辨率（高分辨率模式下可達 16 位）
• 在所有模擬和數字通道上實時采樣率高達 6.25 GS/s
• 高達 62.5 M 點記錄長度
• 任何通道都可以顯示波形、射頻頻譜或兩者
• 任何一條輸入通道都可連接邏輯探頭來查看八條數字通道

嵌入式串行總線分析

串行總線解碼和觸發選項將 4 系列 MSO 轉變?yōu)槔米詣咏獯a、觸發和搜索功能調試串行總線不可或缺的工具。以下是一些示例：

電源完整性和電源管理

如今的電路板可以有 20 個或更多的電源軌，其中有許多只有幾伏，且有嚴格的噪音限制。

• 多達 6 條模擬輸入通道
• 兼容的低噪音電源紋波探頭
• SVID 和 SPMI 解碼選項

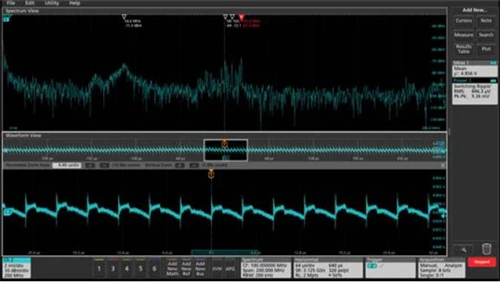

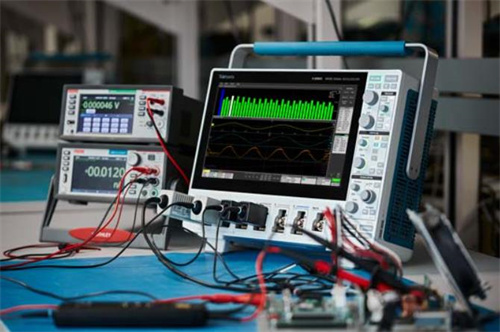

電源測量和分析

4 系列不僅待機功率較低、開關速度更快且噪音限制更嚴格，而且能加快電源故障排除、優化和驗證。

• 交流線路和諧波測量
• 開關損耗分析
• 直流電源紋波測量
• 波特圖和電源抑制比
• 支持各種電流、電源紋波、差分信號和光隔離的探頭

3 相功率分析

甚至可以對脈寬調制波形進行穩定的三相功率測量。三相分析程序包可以輕松地完成任務。

汽車 ECU 設計

汽車系統要求在 ECU、傳感器與執行器之間實現準確通信。

• 混合信號視圖，讓加工商可將視線投向傳感器、執行器、開關和電源之外
• 使用可選的頻譜視圖，結合波形和頻譜分析，快速進行噪聲搜索
• 解碼并觸發 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量

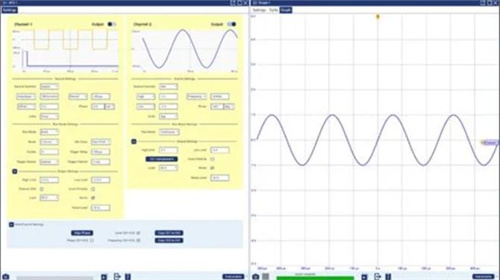

遠程控制和自動化

獲得快速、可重復的結果，同時允許您從任何地方訪問您的數據。了解測試自動化資源 ，包括我們免費的 Python 驅動程序包。

• TekScope PC 軟件 可在您的電腦上提供與泰克示波器相同的分析功能
• KickStart 軟件 簡化了數據捕獲和記錄。支持函數發生器、電源、SMU 等
• 內置 *eScope 或 Windows 遠程桌面允許您通過任何局域網控制示波器
• 全面且完全受支持的可編程接口有助于開發強大的自定義軟件

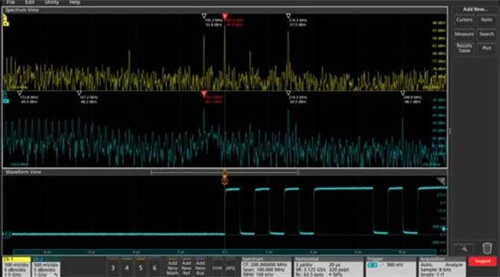

電磁干擾 (EMI) 故障排除

使用“頻譜視圖”選項，4 系列 MSO 上的每個模擬通道都可以向您顯示時域波形、頻譜或兩者。時間和頻率圖同步，幫助您快速確定哪些信號被干擾，哪些信號是干擾源。

MSO4B系列 混合信號示波器選型參考：
