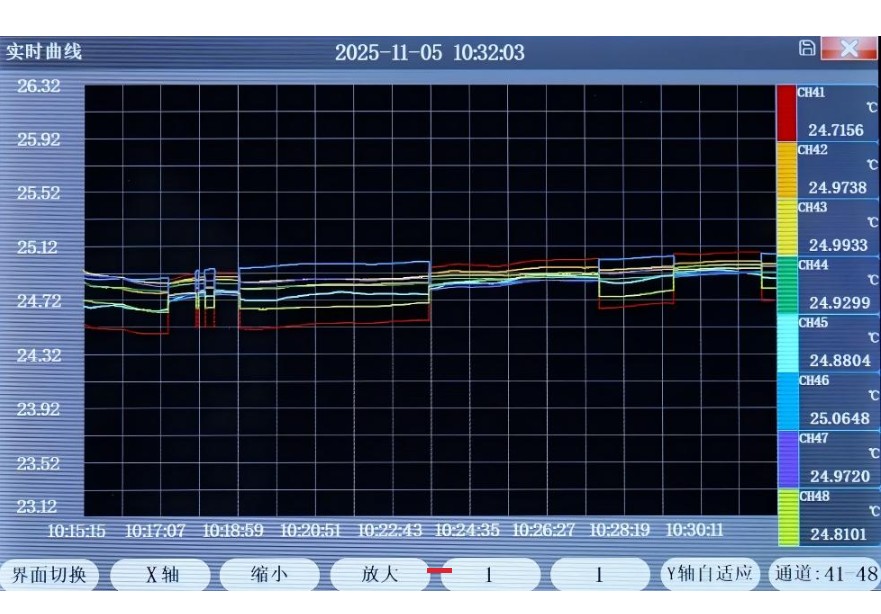

該界面顯示同一模塊的8個通道數據的變化趨勢，右邊為采集到的實時數據，同時例舉出每個通道在曲線圖中選用的顏色。橫軸代表時間，縱軸代表采集到的數據。點擊曲線操作按鈕，可對曲線進行相應的操作，如放大、縮小、修改坐標軸、切換通道。

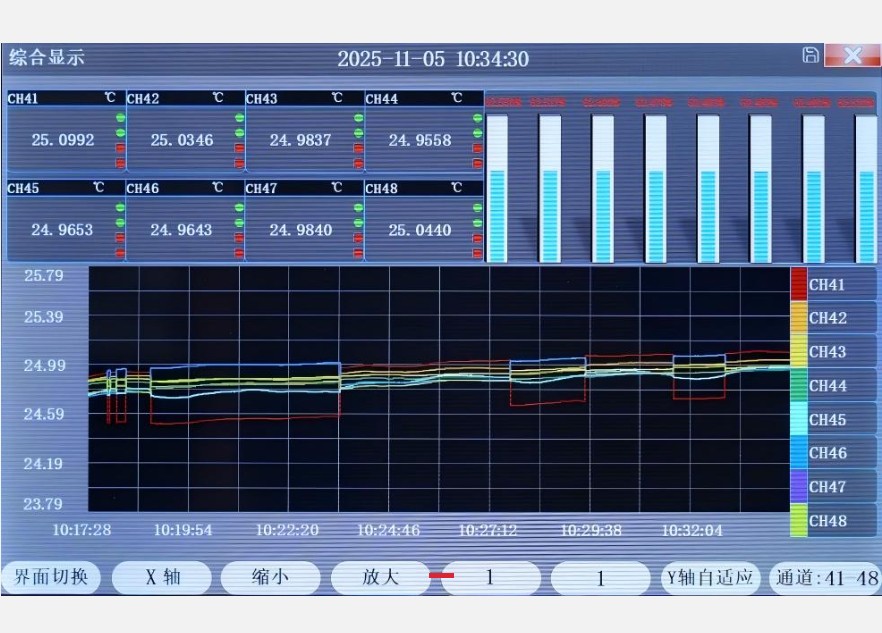

綜合顯示頁面包含數據顯示、柱圖顯示、曲線顯示頁面的內容，左上角為數據和限值判斷的實時顯示，右上角為柱圖顯示相關內容，中下部分為曲線顯示相關內容。點擊曲線操作按鈕，可對曲線進行相應的操作，如放大、縮小、切換通道。

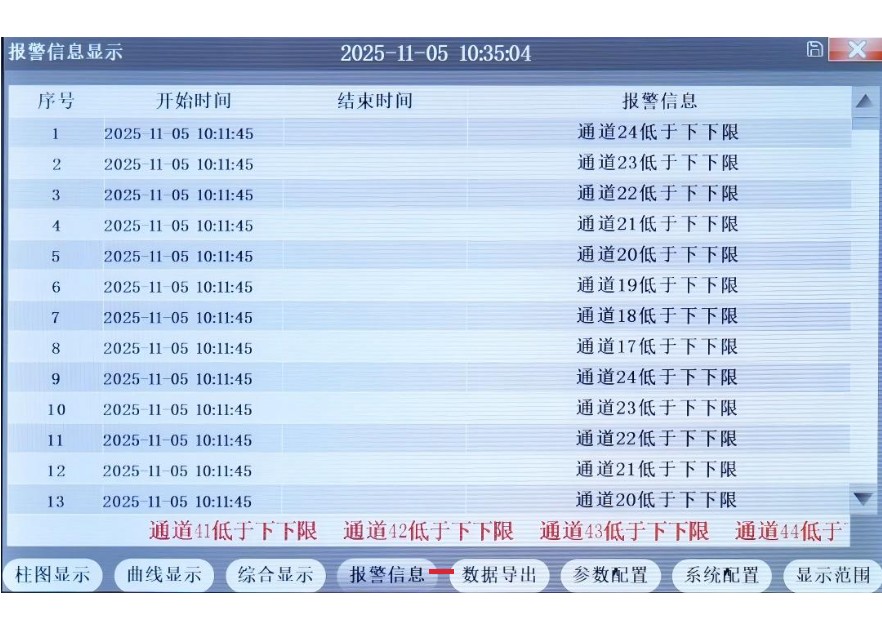

報警信息顯示通道不符合界限的開始時間和結束時間；下方紅色字體會循環滾動當前超過界面的相關通道的報警信息。用戶通過點擊右方滑動條的上下箭頭單步滑動，也可滑動滑動條來快速瀏覽系統內部記錄的報警信息。
