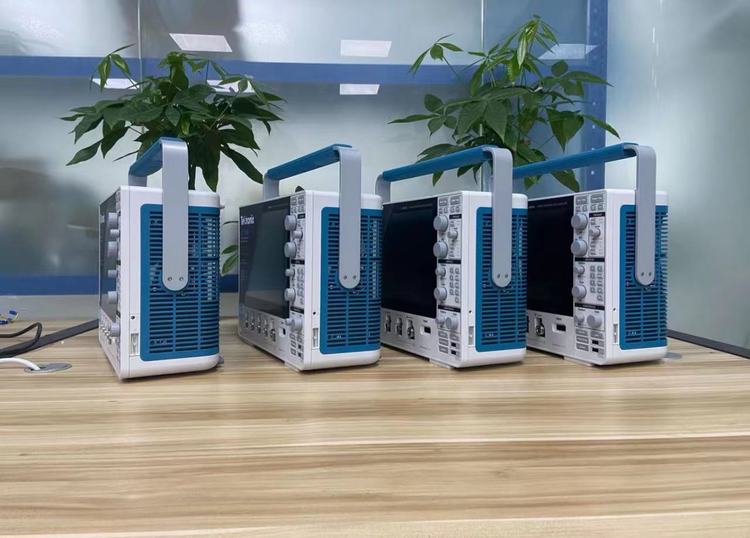

用戶界面異常簡便易用，讓您把重點放在手邊的任務上

設置條 – 管理關鍵參數和波形

顯示屏底部運行的 Settings Bar 設置條中有一串標簽，里面顯示了波形和示波器工作參數。Settings Bar 設置條可以直接進入較常用的波形管理任務。您只需輕輕一觸，就可以：

• 打開通道
• 增加數學波形
• 增加參考波形
• 增加總線波形
• 啟用 16 條數字通道 MSO
• 啟用頻譜分析儀
• 啟用集成任意波形/函數發生器 (AFG)
• 啟用集成數字電壓表 (DVM)

全新的觸控交互方式

示波器采用觸摸屏已有多年時間，但觸摸屏的設計體驗總是被置后考慮。3 系列 MDO 11.6" 顯示器包括容性觸摸屏，提供了真正為觸控設計的用戶界面。

3 系列 MDO 支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。

• 左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
• 使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小
• 從右滑出，會出現結果條；從上往下滑，會進入顯示屏左上角菜單

平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。

強大的波形捕獲和分析功能

3 系列 MDO 的核心是一臺世界一流的示波器，它提供了完善的工具，加快了調試的每一個階段，從迅速發現和捕獲異常事件，到搜索波形記錄、找到關心的事件，到分析事件特點和器件行為。

數字熒光技術及 FastAcq? 高速波形捕獲

如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。

數字熒光技術能夠快速了解器件的實際工作情況。其快速波形捕獲速率在 FastAcq 模式下 >280,000  wfms/s，可以以高概率迅速查看數字系統中常見的偶發問題：欠幅脈沖、毛刺、時序問題等。

為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶發瞬態事件相對于正常信號特點發生的頻次。FastAcq 采集模式下提供了 4 個波形調色板。

• 色溫調色板使用顏色等級指明發生頻率：暖色如紅色/黃色表示經常發生的事件，冷色如藍色/綠色表示很少發生的事件。
• 頻譜調色板使用顏色等級指明發生頻率，冷色如藍色表示經常發生的事件，暖色如紅色表示很少發生的事件。
• 普通調色板使用默認的通道顏色（如黃色用于通道 1）和灰度級指明發生頻率，其中經常發生的事件用亮色表示。
• 倒置調色板使用默認的通道顏色和灰階指明發生頻率，其中很少發生的事件用亮色表示。

這些調色板迅速突出顯示測量期間發生頻次較高的事件，或在測量偶發異常事件中突出顯示發生頻次較低的事件。

無限余輝或可變余輝選項決定波形在顯示屏上停留的時間，幫助您確定異常事件發生頻次。

基本波形分析和自動測量

為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈寬，到全面分析功率損耗、表征系統時鐘、調查噪聲來源。

3 系列 MDO 提供了一套完善的標準分析工具，包括：

• 基于波形的光標和基于屏幕的光標
• 多達8種自動測量
• 基本波形數學運算
• 基本 FFT 分析
• 使用公式編輯器進行高級波形數學運算

測量結果表可以全面統計查看測量結果。

獨有的內置頻譜分析儀(選配)

泰克 MDO 系列是能夠提供基于硬件的集成頻譜分析儀的示波器。3 系列 MDO 的頻譜分析儀頻率范圍為 9 kHz 到 1 GHz（標配） 或 3 GHz （選項 3-SA3），可以在物聯網和大多數消費者無線標準上執行頻譜分析。

快速準確的頻譜分析

在使用頻譜分析儀標配的 N 連接器輸入時，3 系列 MDO 顯示器變成全屏頻譜分析儀視圖。

主要頻譜參數，如中心頻率、頻寬、參考電平和分辨率帶寬，都可以使用前面板專用菜單和小鍵盤迅速簡便地進行調節。

典型應用

• 嵌入式設計和物聯網

  使用 3 系列 MDO 在混合信號嵌入式系統上執行系統級調試，并支持各種常用的串行總線，包括當今較常用的串行總線技術，迅速發現和解決問題。

• 功率設計

  使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供較廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

• 教育

  管理工作臺上的多臺儀器可能會非常麻煩。3 系列 MDO 體積小(深 5.9 英寸, 149 mm)，在一臺儀器中同時融合了模擬測量、數字測量、RF 測量及一臺信號源。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。

• 制造測試和調試

  規格和空間限制可能會給車間帶來巨大影響。3 系列 MDO 把多臺儀器集成到一臺小型儀器中，竭盡所能地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

• 安裝和維護服務

  在需要的時間和地點獲得適當?shù)膬x器至關重要。3 系列 MDO 在一臺輕便的 (11.7 磅, 5.3 公斤) 便攜式儀器中提供了模擬波形、數字邏輯和頻譜分析功能，特別適合空間有限、且需要靈活性的應用。

主要性能指標

• 2 條模擬通道和 4 條模擬通道型號
• 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬型號
• 帶寬可以升級 (最高 1 GHz)
• 最高 5 GS/s 采樣率
• 所有通道上 10 M 記錄長度
• >280,000 wfm/s 最大波形捕獲速率
• 標配無源電壓探頭，3.9 pF 容性負載和 250 MHz 或 500 MHz 或1 GHz模擬帶寬
• 頻譜分析儀 (選配)
  • 頻率范圍: 9 kHz - 1 GHz (標配)或 3 GHz (選配)
  • 超寬捕獲帶寬，最高可達 3 GHz
• 任意函數發生器 (選配)
  • 13 種預先定義的波形類型
  • 50 MHz 波形發生
  • 128 k 任意波形發生器記錄長度
  • 250 MS/s 任意波形發生器采樣率
• 數字通道 (選配)
  • 16 條數字通道
  • 所有通道上10 M 記錄長度
  • 121.2 ps 定時分辨率
• 串行總線解碼、觸發和搜索(選配)
  • 串行總線支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻標準
• 數字電壓表/頻率計數器 (產品注冊后免費)
  • 4 位 DC, AC RMS 和 DC+AC RMS 電壓測量
  • 5 位頻率測量
