SDS6000 Pro系列高分辨率數字示波器
主要特性
-
帶寬：350 MHz, 500 MHz, 1 GHz, 2 GHz
-

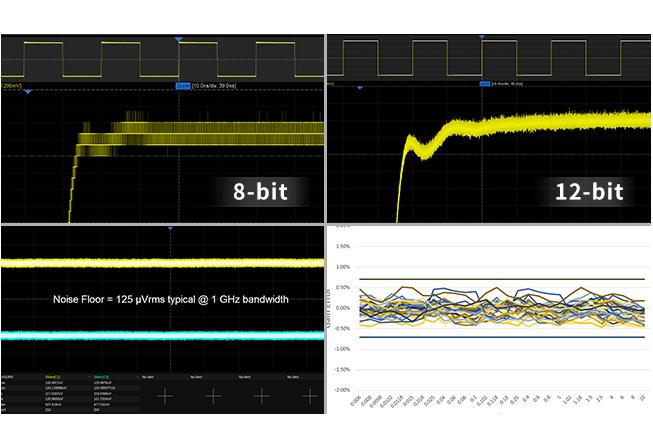

垂直分辨率：12-bit（H12）/10-bit（H10）
-
低本底噪聲：在 2 GHz全帶寬下低至153 μVrms
-
實時采樣率： 10 GSa/s（2 GHz帶寬型號）
-
存儲深度： 500 Mpts（2 GHz帶寬型號）
-
波形刷新率：750,000 wfm/s（Sequence模式）
SDS6000 Pro系列高分辨率數字示波器型號：
|
型號
|
帶寬
|
垂直分辨率
|
通道數
|
實時采樣率
|
存儲深度
|
波形刷新率
|
SDS6204 H12 Pro
|
2 GHz
|
12-bit
|
4 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
SDS6204 H10 Pro
|
2 GHz
|
10-bit
|
4 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
SDS6104 H12 Pro
|
1 GHz
|
12-bit
|
4 + EXT
|
5 GSa/s
|
250 Mpts/ch
|
750,000 wfm/s
|
SDS6104 H10 Pro
|
1 GHz
|
10-bit
|
4 + EXT
|
5 GSa/s
|
250 Mpts/ch
|
750,000 wfm/s
|
SDS6054 H12 Pro
|
500 MHz
|
12-bit
|
4 + EXT
|
5 GSa/s
|
250 Mpts/ch
|
750,000 wfm/s
|
SDS6054 H10 Pro
|
500 MHz
|
10-bit
|
4 + EXT
|
5 GSa/s
|
250 Mpts/ch
|
750,000 wfm/s
|
SDS6034 H12 Pro
|
350 MHz
|
12-bit
|
4 + EXT
|
5 GSa/s
|
250 Mpts/ch
|
750,000 wfm/s
|
SDS6034 H10 Pro
|
350 MHz
|
10-bit
|
4 + EXT
|
5 GSa/s
|
250 Mpts/ch
|
750,000 wfm/s
|
SDS6000 Pro系列示波器升級至8通道：
|
型號
|
帶寬
|
垂直分辨率
|
通道數
|
實時采樣率
|
存儲深度
|
波形刷新率
|
SDS6208 H12 Pro
|
2 GHz
|
12-bit
|
8 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
SDS6208 H10 Pro
|
2 GHz
|
10-bit
|
8 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
SDS6108 H12 Pro
|
1 GHz
|
12-bit
|
8 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
SDS6108 H10 Pro
|
1 GHz
|
10-bit
|
8 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
SDS6058 H12 Pro
|
500 MHz
|
12-bit
|
8 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
SDS6058 H12 Pro
|
500 MHz
|
10-bit
|
8 + EXT
|
10 GSa/s
|
500 Mpts/ch
|
750,000 wfm/s
|
