1、傳導騷擾測試
1）測量對象
在這個實驗中，注入電源的騷擾電壓多是來自半導體整流電路、時基電路、視頻電路的傳導騷擾電壓。測量的頻率默認是9kHz-30MHz,測試的電壓是受試設備電源相線和中線分別對參考地的非對稱（共模）電壓。
2）測量環境
測量應該在屏蔽室內進行，受試設備放在0.8m 高的非金屬實驗臺上，其前面板與墻的距離是0.8m，落地式設備直接防在地上，如果是金屬殼體，應該放在12mm 的絕緣墊上。規定各距離可以保持設備與屏蔽墻的寄生電容，使測量有可重性。
上圖是用全兼容測試進行EUT 的傳導EMI 全兼容測試的連接方法。EMI 接收機為系統的核心設備，LISN 將電源凈化，送到UT，并將EUT 產生的騷擾傳送到EMI 接收機。測試前，需正確設置EMI 接收機，包括帶寬，頻率范圍，LISN 補償及限值線等。假如所有EMI 信號在限值線下，說明產品通過EMI 測試。否則，對超標的信號作準峰值測量。
3）測量過程
將受試設備與人工電源網絡相聯接，受試設備以0.8m 距離與人工電源網絡連接，將多余的電源線按0.3-0.4m 的長度以往返平行的方式捆成一束，在正常工作的條件下進行測量，如果初測未通過，則需要進行終測。
試驗過程應注意：
a) 接地平板厚度應該在 0.5mm 以上，面積為2m*2m，金屬板與大地呈電氣連接，或者用跨接線通過屏蔽室與大地接通；
b) 跨接線應盡量使用長寬比小于 5:1，厚度為0.5mm 的薄銅條；
c) 受試設備與屏蔽墻的距離最少為 0.8m,與人工電源網絡之間的距離為0.8m,與測試儀器之間的距離不小于0.8m,人工電源網絡與接地平板在射頻范圍內應該有良好的連接。
4）解決方案

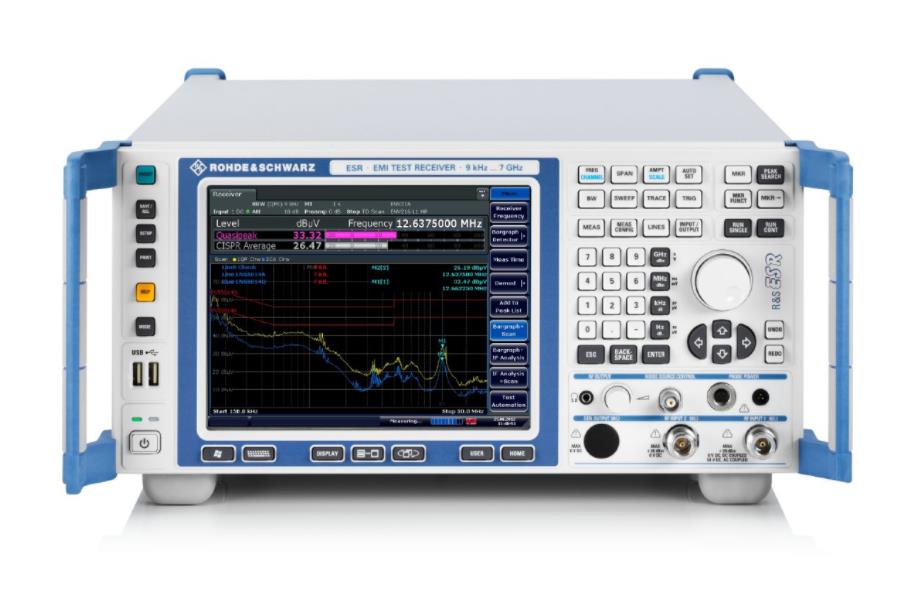

1、EMI全兼容測試接收機ESR 3
產品簡介：
EMI測試接收機ESR 3為具有頻譜分析儀平臺的EMI 測試接收機系列中增添了一款頂級儀器。ESR 3完全符合CISPR16-1-1。該儀器的工作頻率范圍為9kHz ~ 3.6GHz，并且配有一個21厘米TFT彩色顯示器。
EMI 測試接收機 ESR3 依照所有民用標準進行電磁發射測量，并且將多種類型的儀器集于一身。
2、測試軟件 EMC32-EB 及自動測試軟件 EMC32-K10
3、脈沖限幅器VTSD 9561 F
4、自動4:1 電子射頻開關RSU-A4
5、人工電源網絡（LISN）NSLK 8128
6、電壓探頭TK 9420
7、容性電壓探頭CVP9222
8、電流探頭SW 9605
9、6 類線阻抗匹配網絡 NTFM 8158
10、3 類線阻抗匹配網絡 CAT3 8158
11、5 類線阻抗匹配網絡 CAT5 8158
12、EMI 測試系統電纜套件 AK9513
13、測試環境，提供符合標準的測試環境配置。
