W6601A 和 W6602A 內插器僅與 LPDDR4 兼容，與 LPDDR4x 不兼容。

特性

• LPDDR4 200 球剛性 BGA 內插器經測試支持 3200 MT/s 速率
• 使用兩個 U4207A RC 0 ? 軟接觸 Pro 直連探頭提供從 LPDDR4 200 球封裝到兩個 U4164A 邏輯分析儀模塊的所有地址、命令、控制、DQSt 和 DQ 信號連接
• 無源探測 LPDDR4 200 球封裝

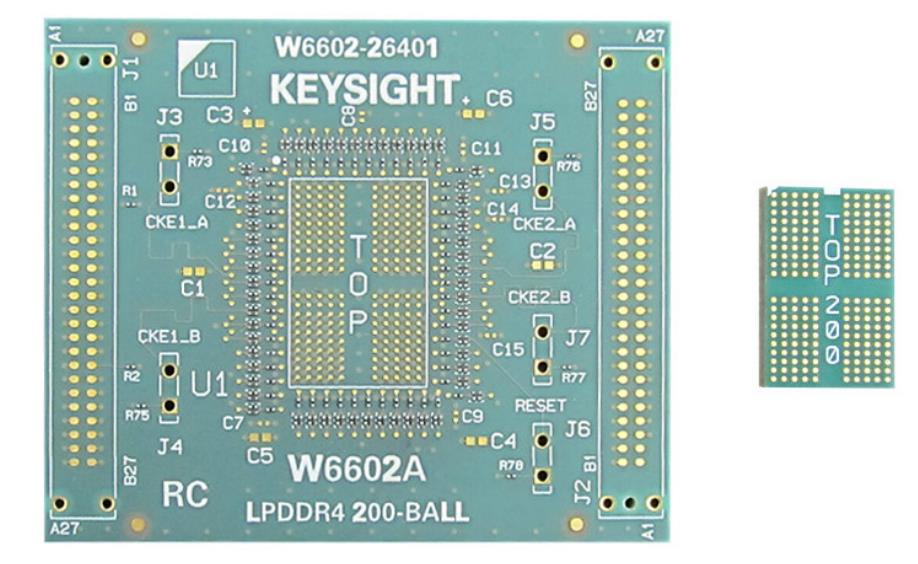

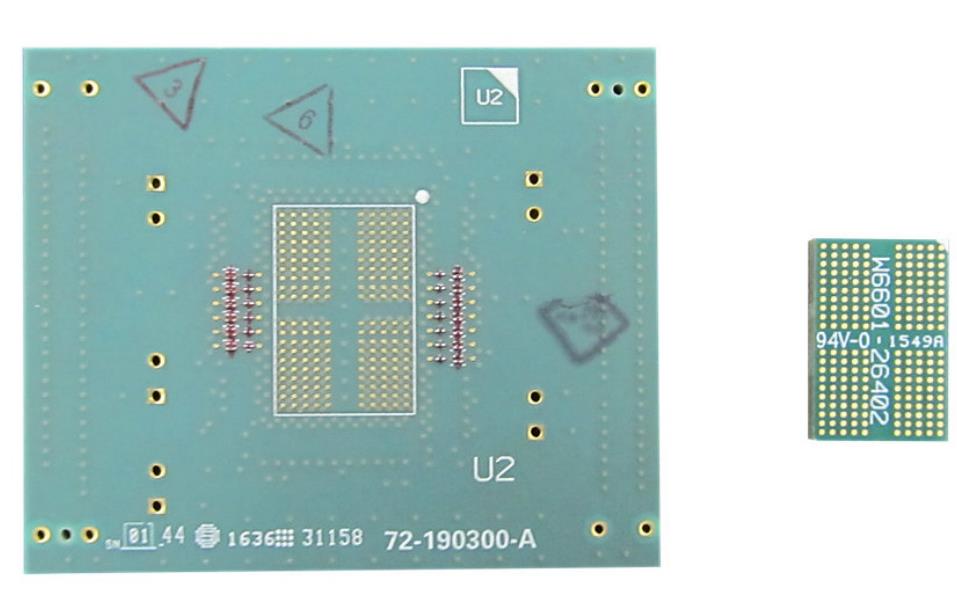

用于 LPDDR4 200 球 DRAM 的 W6602A LPDDR4 剛性 RC BGA 內插器能夠同時捕獲讀寫流量，數據速率經測試可達 3200 MT/s。 將 W6602A LPDDR4 BGA 內插器連接到兩個 U4164A 邏輯分析儀模塊需要使用兩個 U4207A 0 Ω 34 通道 4 x 160 針軟接觸 Pro 單端直連探頭。 W6602A LPDDR4 剛性 RC BGA 內插器讓您可以拾取 LPDDR4 信號，這些信號對于您使用 U4164A 邏輯分析儀系統進行調試和驗證至關重要。 這個探頭適用于現有設計，無需預先計劃或重新設計。 探頭直接連接到 DRAM 球，也可以通過 LPDDR4 200 球轉接卡（標配）或選配的第三方插座（不提供）連接，從而可以處理和捕獲 LPDDR4 信號。
